| 是否进口：否 | 产地：保定 | 加工定制：是 |
| 品牌：保定奥卓电气 | 型号：AZ-YZG | 结构形式：固定式 |
| 额定电压：6-35kV | 额定频率：50Hz | 母线额定电流：2000A |
| 产品认证：其他 | 物料编号：1907142 |

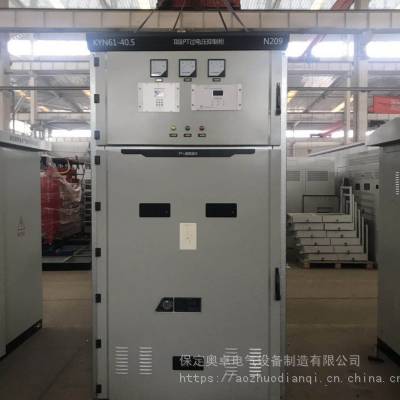

AZ-YZG过电压抑制柜
一、产品概述
我国3~35KV电力供电系统上，过电压现象十分普遍。如果没有防范措施，随时都可能发生过电压的冲击将使系统电气设备绝缘老化加剧；另一方面使系统电气设备发生绝缘击穿的故障率大大增加。异常过电压可能是外来的，也可能是设备，装置内部自生的。
外侵过电压的侵入途径，可以通过导线、电路传导进入，也可以通过静电感应，电磁感应侵入。过电压的出现可能是有规律的周期性的，但更多则是随机的。因此在大多数情况下，很难准确的把握。异常过电压，依据其成因的不同，可以分为雷电过电压、操作过电压、铁磁谐振过电压及弧光接地过电压。
目前尚无针对这些过电压的完整保护方案，经常会发生电缆损毁，电动机绝缘击穿，避雷器损毁和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中装设的过电压保护器产品的性能有关系外，系统本身的复杂性对过电压有着重要的影响，对于不同的系统，使用过电压保护产品时需要考虑系统输电线路的类型、输配电线路的网络结构，负载的性质和系统的接地方式等。
针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护产品来全面抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置以及PT消谐器等等。尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，而无法***有效地抑制系统过电压，同一系统中装配不同厂家的过电压保护器产品更是如此。
针对目前中低压系统中的过电压***的现状，保定奥卓电气设备制造有限公司研制生产了系统过电压抑制装置（简称：过电压抑制柜 ，型号AZ-YZG），该装置可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平。
二、技术参数
1.适用范围
本装置可适用于3～35KV电压等级中性点非有效接地配电网的消弧、消谐过电压保护及单相接地选线，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
2.工作环境
AZ-YZG过电压抑制柜的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。其使用环境要求如下：
环境温度：-25℃～+40℃
环境温度：90%(25℃)，50%(40℃)
海拔高度：≤2000米，高原型需特殊说明
抗震能力：8级
污秽等级：户内Ⅲ级；户外Ⅳ级
3.性能指标
AZ-YZG过电压抑制柜额定参数
额定频率：50HZ
额定电压：6kV、10kV、35kV 13.8 kV、20 kV、35 kV
2ms方波通流：1600 A、2400 A、3200 A
智能微机控制器额定参数
工作电压： DC220V±10%,AC220V或DC110V
通讯协议：MODBUS
通讯接口：RS-485，RS232
三、型号说明
