| 是否进口：否 | 产地：保定 | 加工定制：是 |
| 品牌：保定奥卓电气 | 型号：AZ-BNR | 外形尺寸：1000*1000*2200mm |
| 适用范围：变压器中性点 | 产品名称：变压器中性点接地电阻柜 | 产品认证：其他 |
| 特色服务：一年质保 | 最小包装数：1 | 物料编号：22222 |
| 型号报价：35612 |

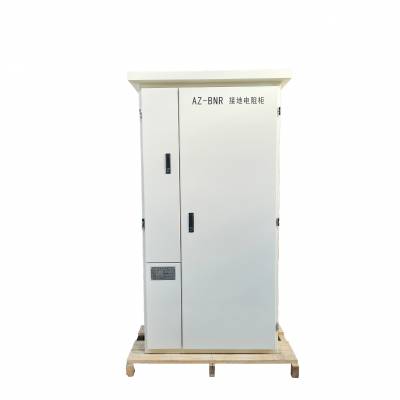

风电35kV变压器中性点接地电阻柜小电阻接地成套装置技术参数保定奥卓电气专卖
1 接地变
1）型式：干式，全绝缘，环氧树脂浇注；
2）型号：DKSC-800/40.5；
3）容量：800 kVA；
4）高压侧电压：37±2×2.5%kV；
5）阻抗电压： 6%；
6）额定短时工作电流（10s）：400A；
7）空载损耗：
8）负载损耗：
9）频率：50Hz；
10）相数：三相；
11）接线组别：ZN；
12）正常运行时温升：100K（不低于***）；
13）绝缘水平：工频(1min)耐受电压：95kV（有效值），雷电冲击耐受电压：200kV；
14）绝缘子爬电比距：3.1cm/kV；
15）局放：5pc；
16）冷却方式：自冷；
17）绝缘耐热等级：F级；
18）噪音：离本体2米处，≤50dB；
19）过载能力：通流时间10s，可允许过载10.5倍；
过电流(%) | 20 | 30 | 40 | 50 | 60 |
允许运行时间 (分钟) | 60 | 40 | 32 | 18 | 5 |
20）零序电流互感器：零序电流互感器安装在变压器柜内，直接套装在变压器中性点上。供方应采取措施使电流互感器固定牢靠。中性点零序电流互感器变比为400/1A，5P20/5P20，20VA/20VA；
21）绕组绝缘材料和型式：进口环氧树脂；
22）绕组电阻的不平衡率：相间为2%，线间为1%。
23）变压器冷却风机马达应满足低噪音、无震动、长寿命的使用要求，投标方应以BBI-GFD为标准进行选择。
24）变压器冷却风机的配置和布置应合理，冷却风机应能够手动或自动控制.
2
2 接地电阻器
1）额定电压： 35kV
2）标称电压： 37/kV
3）额定频率： 50Hz
4）电阻额定电流： 400A
5）电阻参数： 53Ω（25℃）
6）通流时间 10s
7）电阻材质： 不锈钢合金
8）短时允许电流： 400A
9）短时通流时间： 10s
10）外绝缘爬电比距：≥31mm/kV
11）绝缘水平：
额定短时工频耐受电压（有效值）： 95 kV
额定雷电冲击耐受电压（峰值）： 200kV
12）符合GB311.1《高压输变电设备的绝缘配合》
13）长期允许电流： ***
14）热容量： 不小于350J/cm3·℃
15）要求能承受长期中性点不大于3%的电压偏移。
16）电阻材料熔点： 1400℃
17）电阻材料电阻率： 1.09μΩ.m
18）电阻材料温度系数：1.05×10-4/℃
19）电阻器应能够耐受规定的故障电流10秒钟并且其温升不超过350 ℃。电阻器应能连续通过至少10%的额定故障电流且其表面温度在任何温度下应不超过55℃。
20）冷却方式： 自然冷却
21）外壳允许温度：70℃ ；内电阻元件：≤100℃
3、电阻柜智能监控装置
